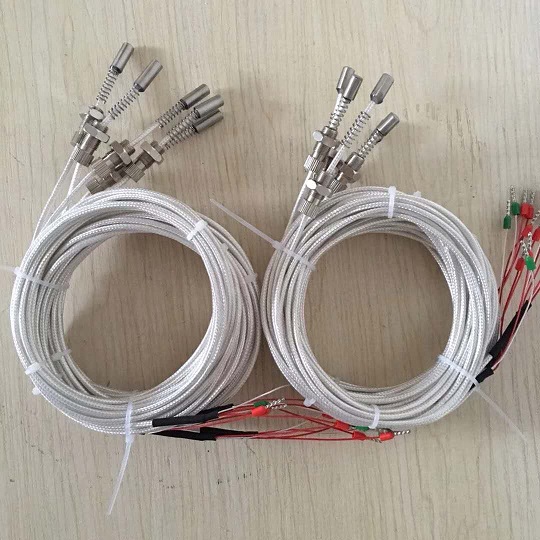

端面熱電阻

發布時間：2024-07-09 瀏覽次數：

WZPM-201與WZPM-201B型端面熱電阻感溫元件由鉑電阻元件或特殊處理的絲材繞制，緊貼在溫度計前端，與一般軸向型熱電阻相比，端面熱電阻能更正確和迅速地反映出被測端面的實際溫度，端面熱電阻適用于測量軸瓦或其他機件的端面溫度。
端面熱電阻主要技術參數
    感溫元件0℃時的電阻值（R100）和它在0℃時的電阻R0
    分度號Cu50：R0=50±0.050Ω
Cu100：R0=100±0.10Ω
    分度號Pt100:R0=100±0.12Ω(B級)
    其中:R0為元件在0℃時的電阻值。
端面熱電阻測量范圍和允差（單位：mm）

名稱	測溫范圍℃	允許偏差△t℃	分度號
端面銅電阻	-50~+100	±(0.3+6.0×10-3\|t\|)	Cu50 (G)或Cu100
端面鉑電阻	-150~+200	B級：±(0.30+0.005\|t\|)	Pt100

端面熱電阻型號規格：

型號	分度號	結構	測溫范圍 ℃	保護管材質	熱響應時間s	規格		桿長度	公稱壓力	引線長度mm
						桿直徑	螺紋尺寸
WZCM-201	Cu50 Cu100	固定埋入或螺紋連接	-50~+100	紫銅不銹鋼	＜15	φ6	M8×0.75	訂制	常壓	自定 500 1000 1500 2000 …...
WZPM-201 WZPM2-201	Pt100		-150~+200			φ6 φ8 或要求	M8×0.75 M10×1 或訂制
WZPM-201B WZPM2-201B

注：WZPM-201 WZPM-201B采用引進元件WZPM-018，精度等級為A級。

端面熱電阻安裝形式
