壓力表冷凝彎管
發布時間：2021-09-11 ???
瀏覽次數：

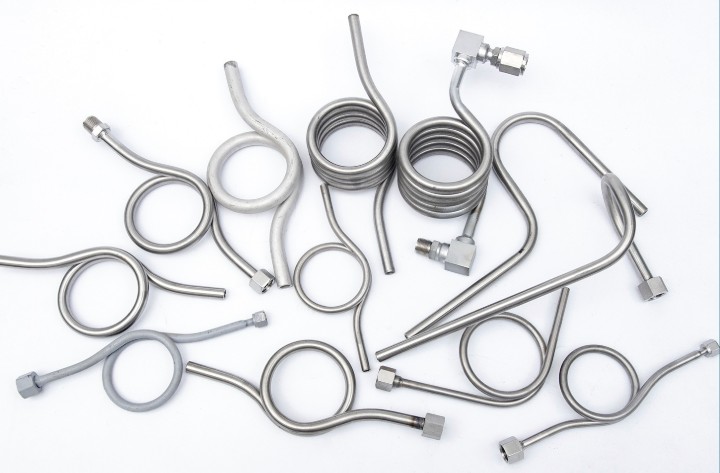

壓力表冷凝彎管詳細說明：
壓力表冷凝彎管簡稱壓力表彎管、壓力表緩沖管、表彎、冷凝圈、冷凝彎、虹吸管等，是用來連接
壓力表或者
壓力變送器等壓力測量?jī)x表與壓力測量的設備或管道之間的配件，是對壓力表或壓力變送器等壓力測量產品進行保護的裝置，安裝壓力表冷凝彎管可以起到降低被測量介質的溫度與瞬間壓力的緩沖作用。 其結構形式有：O型（180°）、L型（90°）、U型等； 接頭有：M20*1.5、G1/2"、NPT1/2"、 M14*1.5、G1/4"、NPT1/4"等。
壓力表冷凝彎管適用范圍：石油化工、冶金、輕工啤酒、飲料、食品、造紙、制藥、裝飾等行業測量系統壓力的安裝附件。
壓力表冷凝彎管技術參數：
1、最高工作壓力:41.4MPa
2、最高工作溫度:450°C
3、材 質：銅合金、20#、304、316
4、壓力表冷凝彎管規格：碳鋼材質為φ18×3無縫鋼管；不銹鋼材質為φ14×2或者φ14×3無縫鋼管
5、O型圈數與耐溫：正常為一圈半，300~450℃高溫一般要做2~4圈
6、標 準：GB12459-90、DIN、JIS等

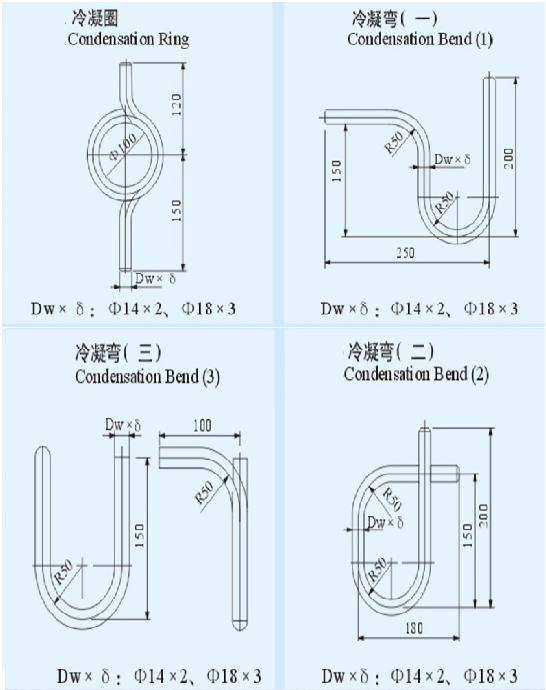

壓力表冷凝彎管基本外形圖：
壓力表冷凝彎管的選型參數要求：
1、壓力測量范圍
2、材質要求
3、與壓力表連接端的螺紋規格尺寸（一般為內外可動或者固定螺紋連接）
4、與設備連接端的形式及尺寸（內外可動或者固定螺紋連接、法蘭連接、焊接式等）
