音叉物位開關

發布時間:2025-05-17 ??? 瀏覽次數:


一、概述
  ZH300型音叉物位開關測量原理是通過電晶體的諧振來引起其振動的,當受到物料阻尼作用時,振幅急劇降低且頻率和相位發生明顯變化,這些變化會被內部電子電路檢測到,經過處理后,轉換成開關信號輸出。ZH300系列音叉物位開關可以對料罐的高低液、物位進行監測、控制和報警,適用于各種液體、粉末、顆粒狀固體。
  音叉物位開關實用簡單、運行可靠、適應性強基本上是免維護的,音叉和輸出均有工作狀態,均用發光二極管指示,可依據習慣調整狀態指示,并配有三種輸出方式(直流24V、交流110V和交流220V)和多種輸出方式(直流電流輸出型、繼電器接點輸出型、直流電壓輸出型)。所有類型均有高或低故障報警模擬和可選擇的儀表開關靈敏度。
二、技術參數
•介質溫度范圍:-20℃~80℃
•環境溫度:-20℃~220℃
•環境濕度:≤95%RH
•被測介質:液體、粉末或顆粒狀固體
•被測介質密度:固體≥0.1g/cm³;液體≥0.7g/cm³;
•被測固體顆粒尺寸:≤10mm
•最大液體粘度:<1000mm²/S
•被測介質安息角:≥200
•壓力范圍:≤1MPa
•殼體材料:壓鑄鋁合金
•叉體材料:1Cr18Ni9Ti
•防爆等級:ExdIIBT4;ExdIICT6
•外殼防護等級:IP65
•連接方式:G1"、1"NPT螺紋;法蘭:DN40 PN1.6以上(用戶選定)
•電氣參數:
①供電電壓:DC24V;AC220V 50HZ
②輸出信號:繼電器輸出:8A  220V AC
             直流電壓輸出:0或5V
             直流電流輸出:0或10mA
③ 電源功耗:≤2W
•   音叉振動頻率:300±50HZ
•   環境振動等級:V.L.4加速度不大于1g
•   開關信號動作時間:1~60S

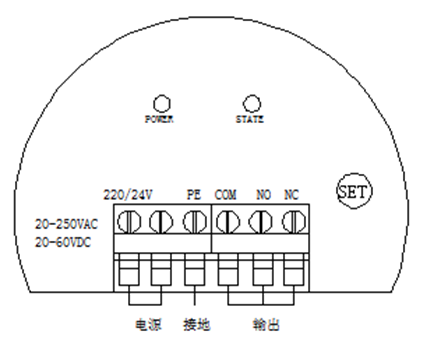

三、電氣接線圖:
四、音叉物位開關安裝方法
1、頂部安裝:振動棒垂直向下,可安裝在頂部 (遠離進料口)的任何位置。
2、橫向安裝:振動棒向下傾斜15~20度,以減少物料的沖擊及掛料現象的發生。
3、橫向安裝:振動棒向下傾斜15~20度,料位開關上方有擋板(長度約250mm,寬度約為200mm)可防止物料在料位開關周圍的不當堆積,并可降低物料對于料位開關的沖擊。
4、安裝在卸料斗內:料位開關螺牙底端與桶壁之間的最大距離不超過60mm,可避免因物料的不當堆積而發生誤報警的情況。
